技術原理

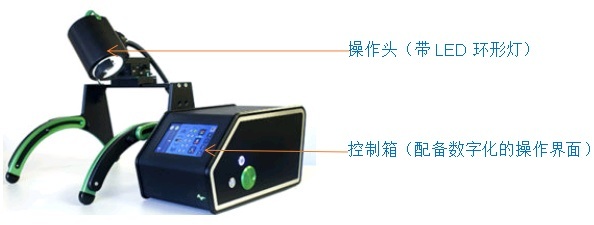

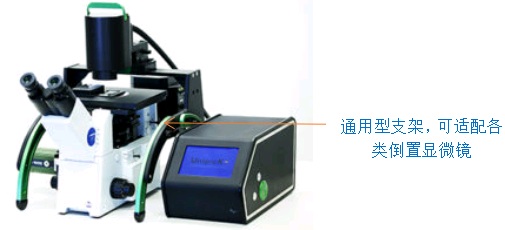

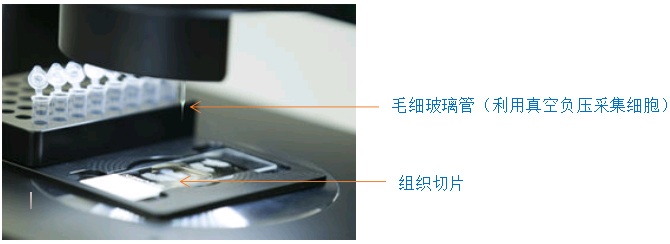

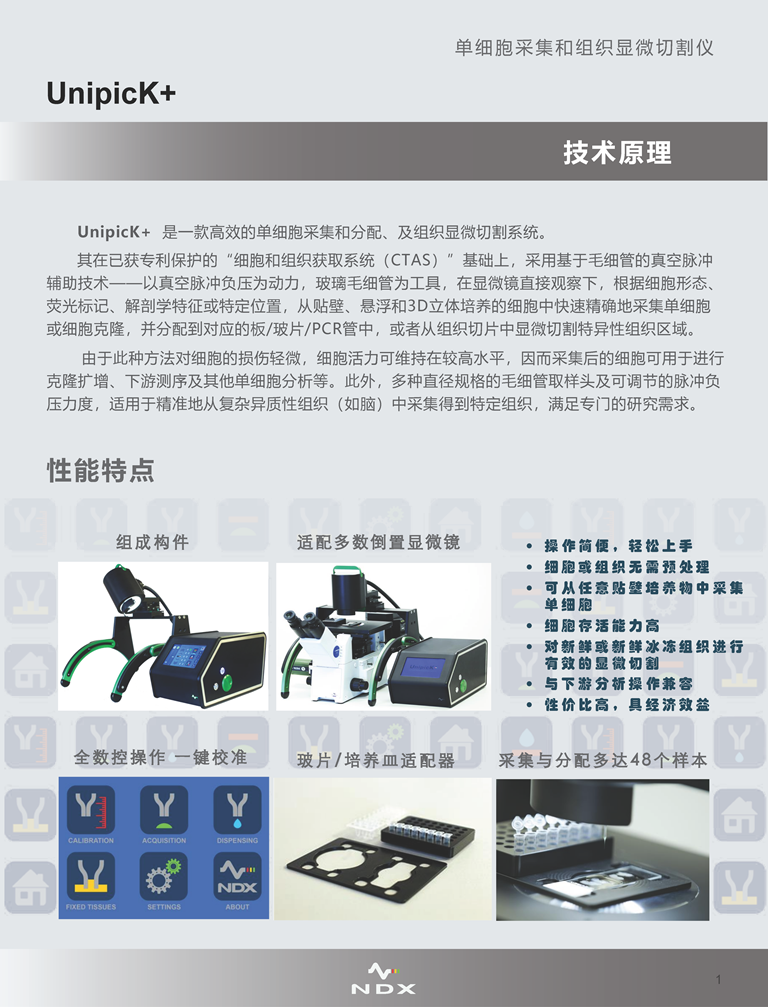

細胞和組織獲取系統（CTAS）——基于毛細管的真空脈沖輔助技術 UnipicK+單細胞采集和組織顯微切割儀，在已獲專利保護的“細胞和組織獲取系統（CTAS）”基礎上，采用基于毛細管的真空脈沖輔助技術——以真空脈沖負壓為動力，玻璃毛細管為工具，在顯微鏡直接觀察下，根據細胞形態、熒光標記、解剖學特征或特定位置，從貼壁、懸浮和3D立體培養的細胞中快速精確地采集單細胞或細胞克隆，或者從組織切片中顯微切割特異性組織區域。 UnipicK+的主要組成部件包括：頂部帶有可調節LED環形燈的操作頭，真空管路和電纜，帶有真空模塊的控制箱（配備數字化的操作界面），以及可將設備安裝于大多數倒置顯微鏡上的通用型支架。使用時，在取樣器頭部安裝即用型一次性毛細管單元（DCU），通過操控DCU做垂直運動，為校準和采樣提供精確定位；取樣器頭部的LED環形燈可用于照亮組織樣本；真空模塊包含電子控制裝置和帶氣動管道的真空泵；真空強度、持續時間以及LED燈強度均可按實際操作需要進行調節。

產品應用/特點

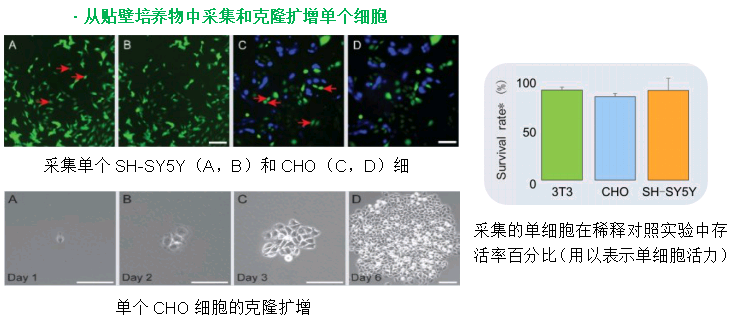

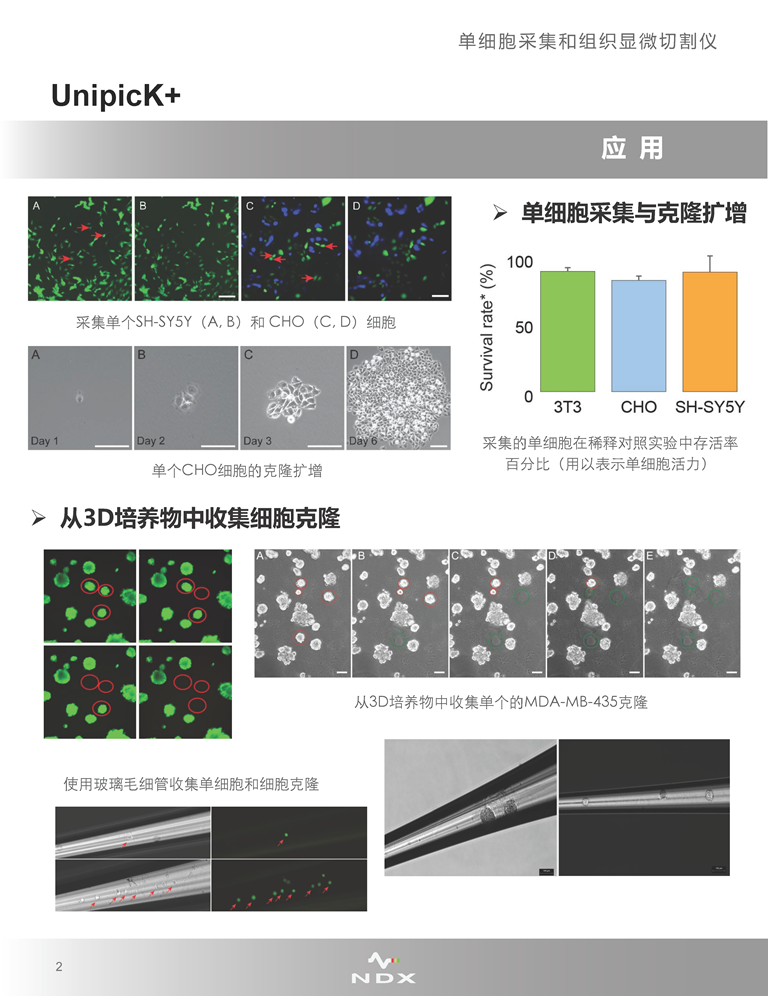

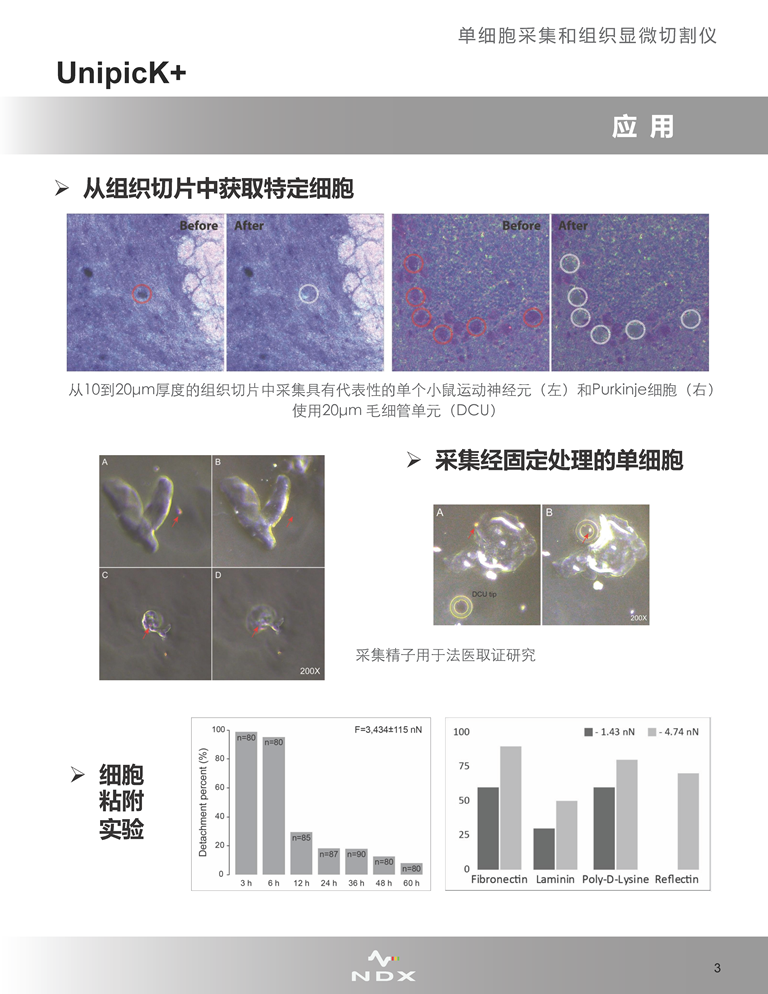

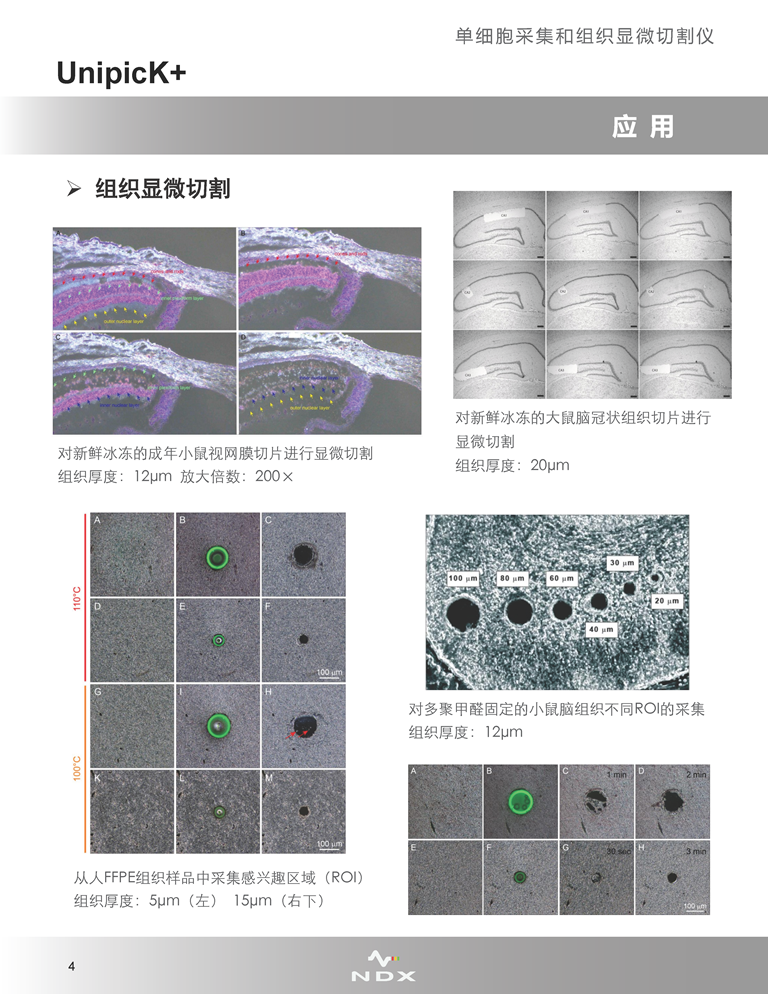

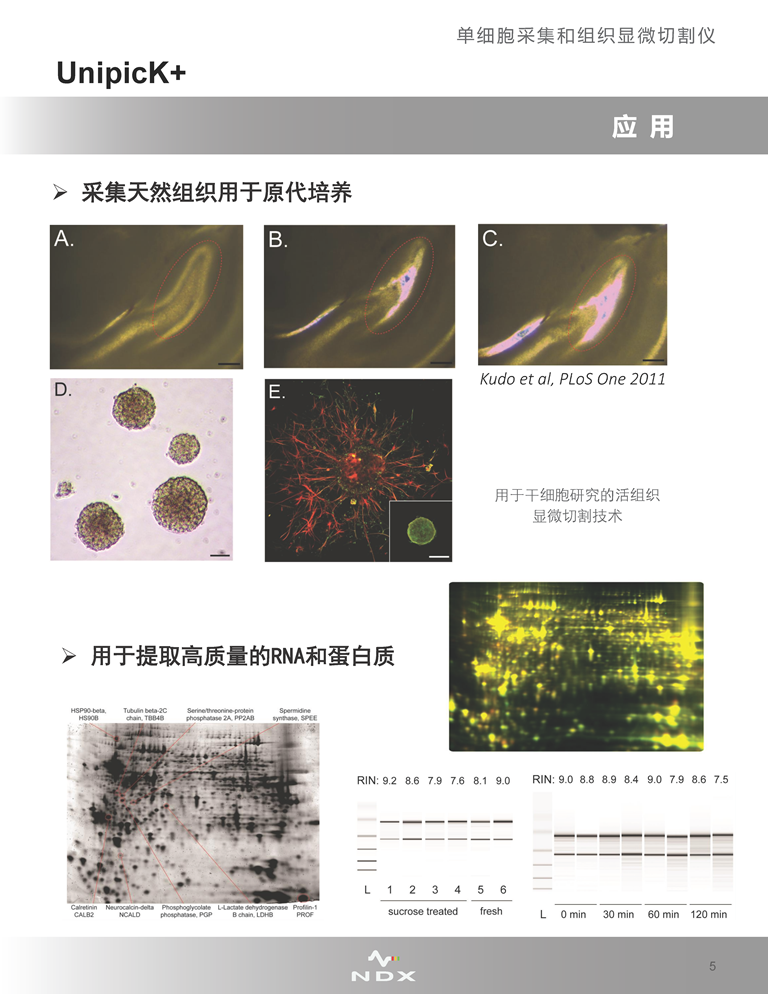

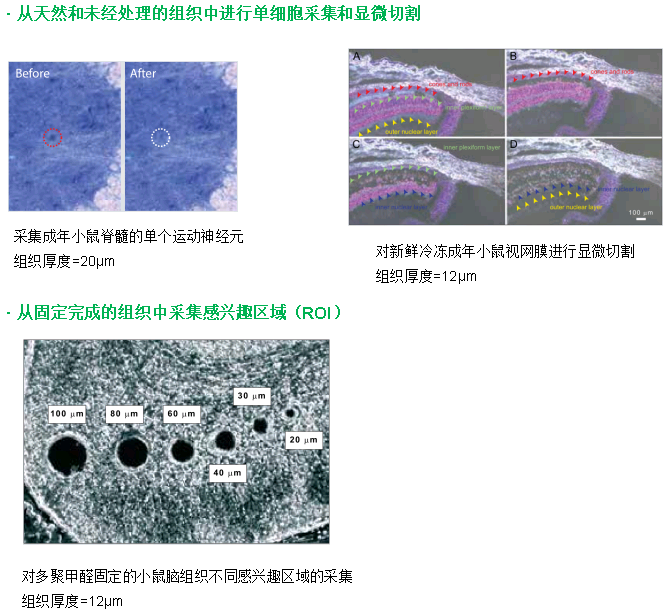

UnipicK+應用 ·單細胞采集 UnipicK+可從細胞培養皿/板或組織切片中采集單個細胞，目前已在幾乎所有類型的貼壁、懸浮以及3D培養的細胞中證明了此種采集方法的可行性，包括一些處理起來十分困難的樣品，如原代細胞，或取自新鮮冷凍和蔗糖處理的復合組織（如腦）的單個細胞。 ·組織顯微切割 UnipicK+適用于從復雜異質性組織（如腦）中采集得到特定區域的組織，即對目標組織區域進行顯微切割操作。 ·單細胞克隆與測序分析 UnipicK+配備有自動分配系統，與下游單細胞分析及下一代測序操作兼容，可在采集完成后將樣本分配到培養板、PCR管、8排管、48孔板中，方便進行后續的單細胞克隆擴增、提取核酸進行PCR、微陣列和測序分析等。   UnipicK+應用舉例   UnipicK+適用的研究領域： 神經科學，干細胞生物學和單細胞分析，癌癥生物學等領域。 UnipicK+產品特點： 1. 數字化的操作界面，簡單易懂，無須復雜的培訓即可上手。 2. 在顯微鏡下對組織切片的目標區域進行有效切割，或從標準細胞培養板、培養皿中生長的任何貼壁培養物中收集和沉積單個細胞，體積小至15 nl。 3. 與各種下游單細胞分析和下一代測序操作兼容，方便提取用于下游組學研究的高質量RNA和蛋白質。 4. 采集過程不涉及輻射、激光、熱和化學處理，對細胞活性的影響較小，因此收集后的細胞具有較高的存活能力，可以用于再培養；對細胞內大分子活性和完整性影響也較小，適合下游單細胞測序等分析。 5. 適合于多種倒置顯微鏡。 6. 性價比高，因真空負壓輔助技術成本低，僅占激光輔助的顯微切割儀成本的一小部分。

耗材

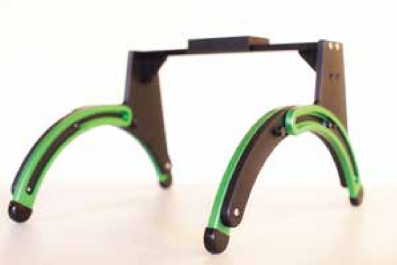

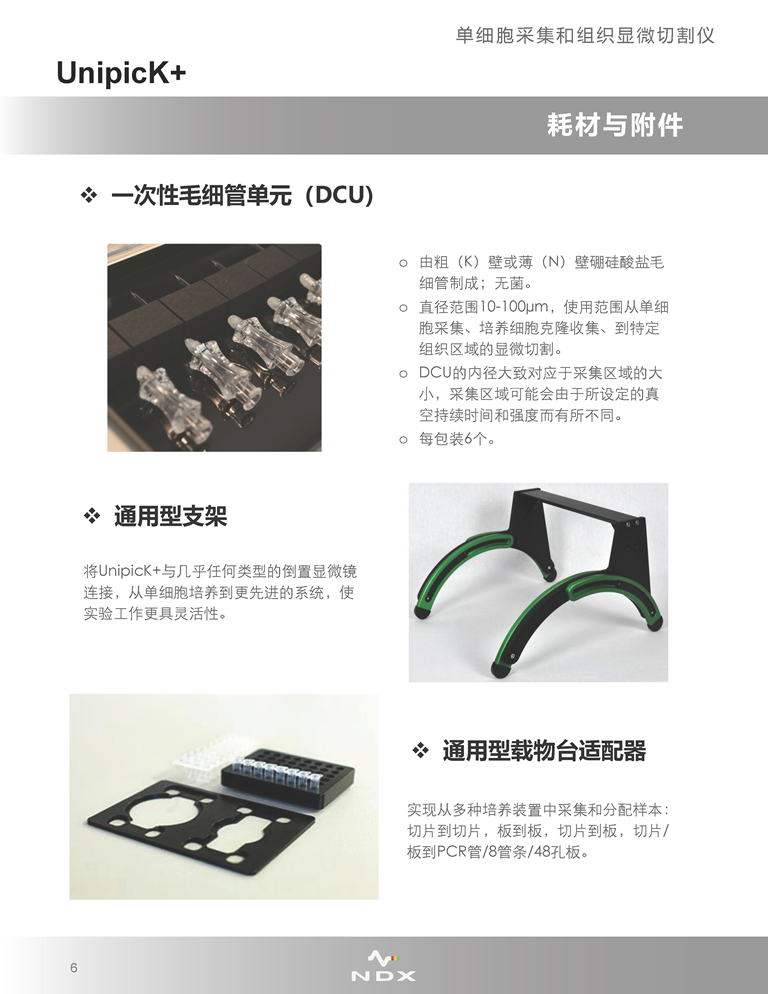

一次性毛細管單元（DCU）: ·由粗（K）壁或薄（N）壁硼硅酸鹽毛細管制成；無菌。 ·直徑范圍10-100μm，使用范圍從單細胞采集、培養細胞克隆采集、到特定組織區域的顯微切割。 ·DCU的內徑大致對應于采集區域的大小，采集區域可能會由于所設定的真空持續時間和強度而有所不同。 ·每包裝6個。     附件: 通用型支架： 將UnipicK+與幾乎任何類型的倒置顯微鏡連接，從單細胞培養到更先進的系統，使實驗工作更具靈活性。   通用型載物臺適配器： 實現從多種培養裝置中采集和分配樣本：切片到切片，板到板，切片到板，切片/板到PCR管/8管條/48孔板。

產品規格

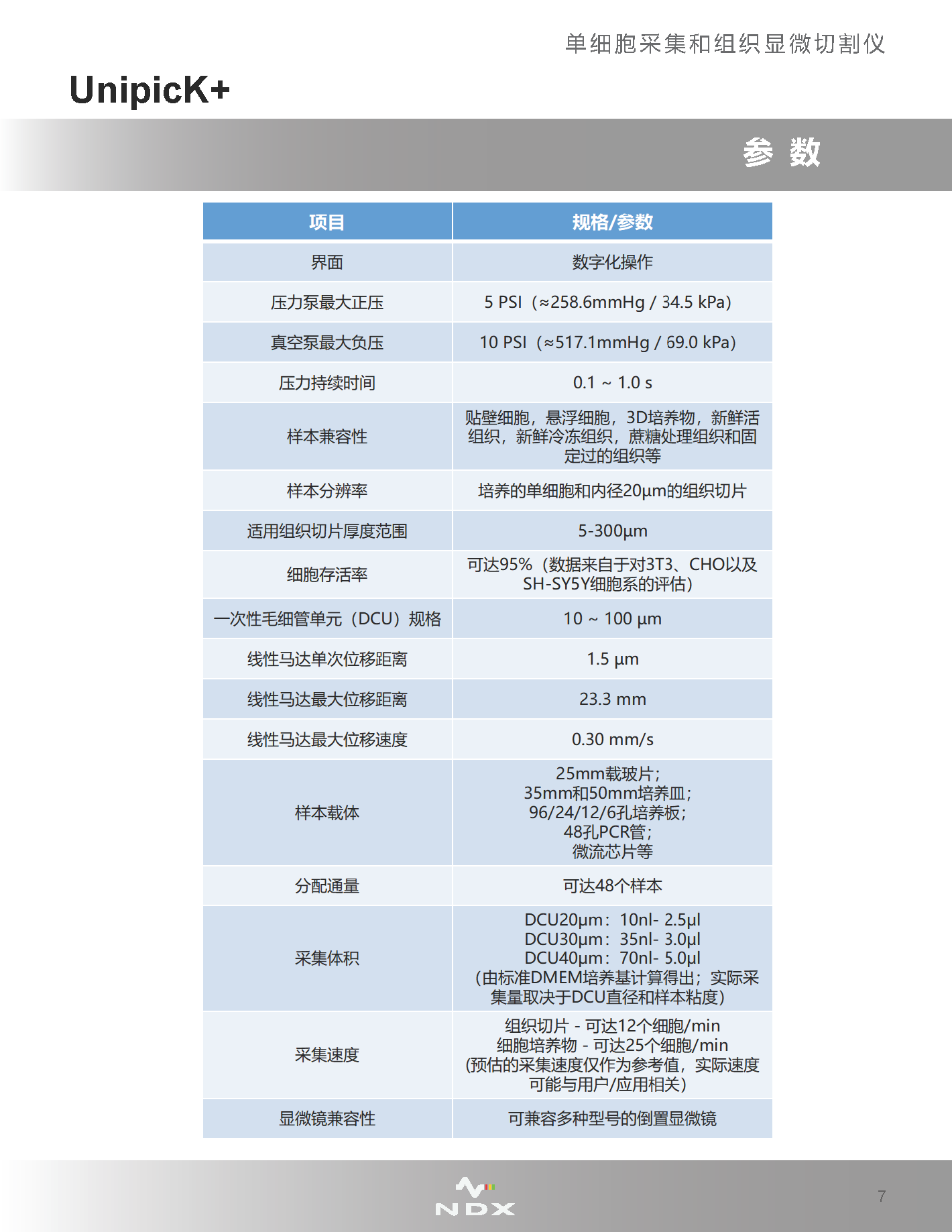

界面 數字化操作 壓力泵最大正壓 5 PSI（≈258.6mmHg / 34.5 kPa） 真空泵最大負壓 10 PSI（≈517.1mmHg / 69.0 kPa） 壓力持續時間 0.1 ~ 1.0 s 樣本兼容性 貼壁細胞，懸浮細胞，3D培養物，新鮮活組織，新鮮冷凍組織，蔗糖處理組織和固定過的組織等 樣本分辨率 培養的單細胞和內徑20μm的組織切片 適用組織切片厚度范圍 5-300μm 細胞存活率 可達95%（數據來自于對3T3、CHO以及SH-SY5Y細胞系的評估） 一次性毛細管單元（DCU）規格 10 ~ 100 μm 線性馬達單次位移距離 1.5 μm 線性馬達最大位移距離 23.3 mm 線性馬達最大位移速度 0.30 mm/s 樣本載體 25mm載玻片； 35mm和50mm培養皿； 96/24/12/6孔培養板； 48孔PCR管； 微流芯片等 分配通量 可達48個樣本 采集體積 DCU20μm：10nl- 2.5μl DCU30μm：35nl- 3.0μl DCU40μm：70nl- 5.0μl （由標準DMEM培養基計算得出；實際采集量取決于DCU直徑和樣本粘度） 采集速度 組織切片 - 可達12個細胞/min 細胞培養物 - 可達25個細胞/min (預估的采集速度僅作為參考值，實際速度可能與用戶/應用相關） 顯微鏡兼容性 可兼容多種型號的倒置顯微鏡

參考文獻

·Kudo LC, Vi N, Ma Z, Fields T, Avliyakulov NK, Haykinson MJ, Bragin A, Karsten SL. Novel Cell and Tissue Acquisition System (CTAS): microdissection of live and frozen brain tissues.PLoS One. 2012;7(7):e41564. Epub 2012 Jul 24. ·Mannello F, Ligi D, Magnani M. Deciphering the single-cell omic: innovative application for translational medicine.(PMID:23256674) Expert Rev Proteomics [2012] ·Ma Z, Kudo LC, Karsten SL. KuiqpicK: A Novel Instrument for Rapid Collection of Individual Live Cells from Adherent Cultures. J Biomol Tech. 2014 May; 25(Suppl): S25. PMCID: PMC4162253 ·Xu MJ, Cooke M, Steinmetz D, Karakousis G, Saxena D, Bartlett E, Xu X, Hahn SM, Dorsey JF, Kao GD. A novel approach for the detection and genetic analysis of live melanoma circulating tumor cells. PLoS One. 2015 Mar 25;10(3):e0123376. doi: 10.1371/journal.pone.0123376. PMID: 25807549 ·Lelièvre, S.A., Hodges, K.B., Vidi, P.-A. Application of Theranostics to Measure and Treat Cell Heterogeneity in Cancer (Book Chapter) 2014 Cancer Theranostics ·Surrette C, Shoudy D, Corwin A, Gao W, Zavodszky MI, Karsten SL, Miller T, Gerdes MJ, Wood N, Nelson JR, Puleo CM. Microfluidic Tissue Mesodissection in Molecular Cancer Diagnostics.J Lab Autom. 2016 Nov 18. pii: 2211068216680208. [Epub ahead of print] PMID: 27864340 ·Karakas HE, Kim J, Park J, Oh JM, Choi Y, Gozuacik D, Cho YK. A microfluidic chip for screening individual cancer cells via eavesdropping on autophagy-inducing crosstalk in the stroma niche.Sci Rep. 2017 May 17;7(1):2050. ·Chen YC, Baac HW, Lee KT, Fouladdel S, Teichert K, Ok JG, Cheng YH, Ingram PN, Hart AJ, Azizi E, Guo LJ, Wicha MS, Yoon E. Selective Photomechanical Detachment and Retrieval of Divided Sister Cells from Enclosed Microfluidics for Downstream Analyses.ACS Nano. 2017 May 23;11(5):4660-4668. ·Tzu-Keng Chiu, Yang Zhao, Deyong Chen, Chia-Hsun Hsieh, Ke Wang, Wen-Pin Chou, Chia-Jung Liao, Hsin-Yao Wang, Beiyuan Fan, Junbo Wang, Jian Chen, Min-Hsien Wu. A low-sample-loss microfluidic system for the quantification of size-independent cellular electrical property—Its demonstration for the identification and characterization of circulating tumour cells (CTCs).Sensors and Actuators B: Chemical Volume 246, July 2017, Pages 29–37. ·Dorland JM. Variable Response to Chemo therapeutics by a Subpopulation of MCF-7 Breast Cancer Cells. Department of Biomedical Engineering, The University of Texas at Austin, Austin, TX 78712, Engineering Honors Undergraduate Thesis (May 17, 2016)

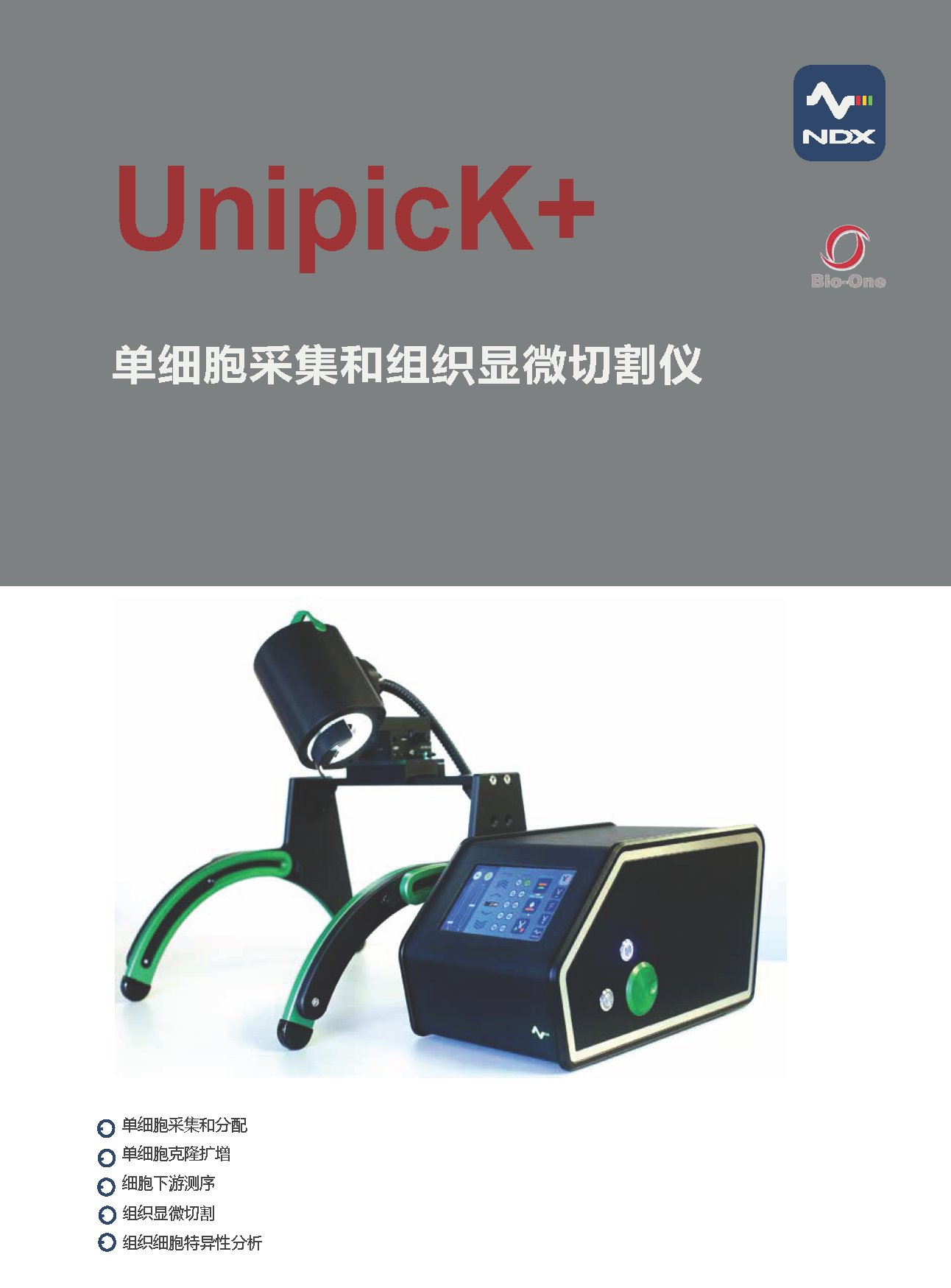

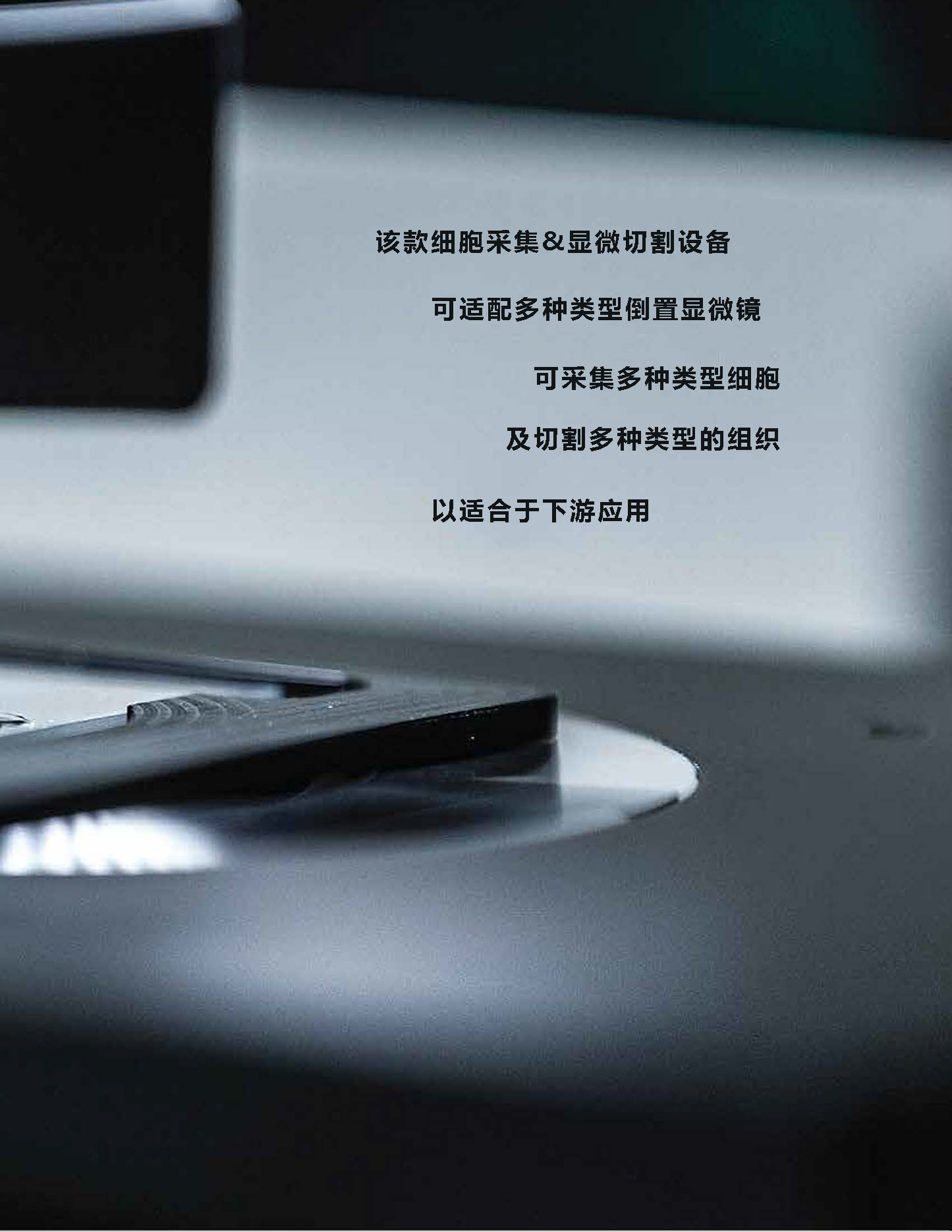

產品彩頁
