活體體內光學成像(Optical in vivo Imaging)主要采用生物發光(bioluminescence)與熒光(fluorescence)兩種技術標記細胞或DNA,利用一套非常靈敏的光學檢測儀器，直接監控活體生物體內的細胞活動和基因行為。具有操作簡單、所得結果直觀、靈敏度高等特點，已廣泛應用于生命科學、醫學研究及藥物開發等方面。
技術簡介
Lumazone成像系統是北京博益?zhèn)I(yè)儀器有限公司研制的活體熒光成像儀，可以觀察并成像將生物發光標記后的植物整體標本；并結合專業的分析軟件，完成植物體內基因表達的原位跟蹤，植物突變體檢測和篩選，以及單細胞內的基因表達等研究。
系統配置
>> 高性能CCD相機
>> 多功能成像暗箱
>> 專用成像鏡頭
>> 熒光光源（選配）
>> 專用濾光片（選配）
>> 專業成像控制和圖像處理分析軟件
>> 專用工作站及顯示器
>> 暗箱運輸箱
產品型號
北京博益?zhèn)I(yè)儀器有限公司研發的Lumazone SOPHIA2048B 活體熒光成像儀，實現電子制冷 CCD 的超低暗電流。因此，SOPHIA 的信噪比非常高，適合長時間曝光的發光成像。同時，其芯片尺寸 30.7mm × 30.7mm，使得單個像素的尺寸達到 15.0μm × 15.0μm，單個像素的感光面積增大，更適合植物活體的弱光成像。

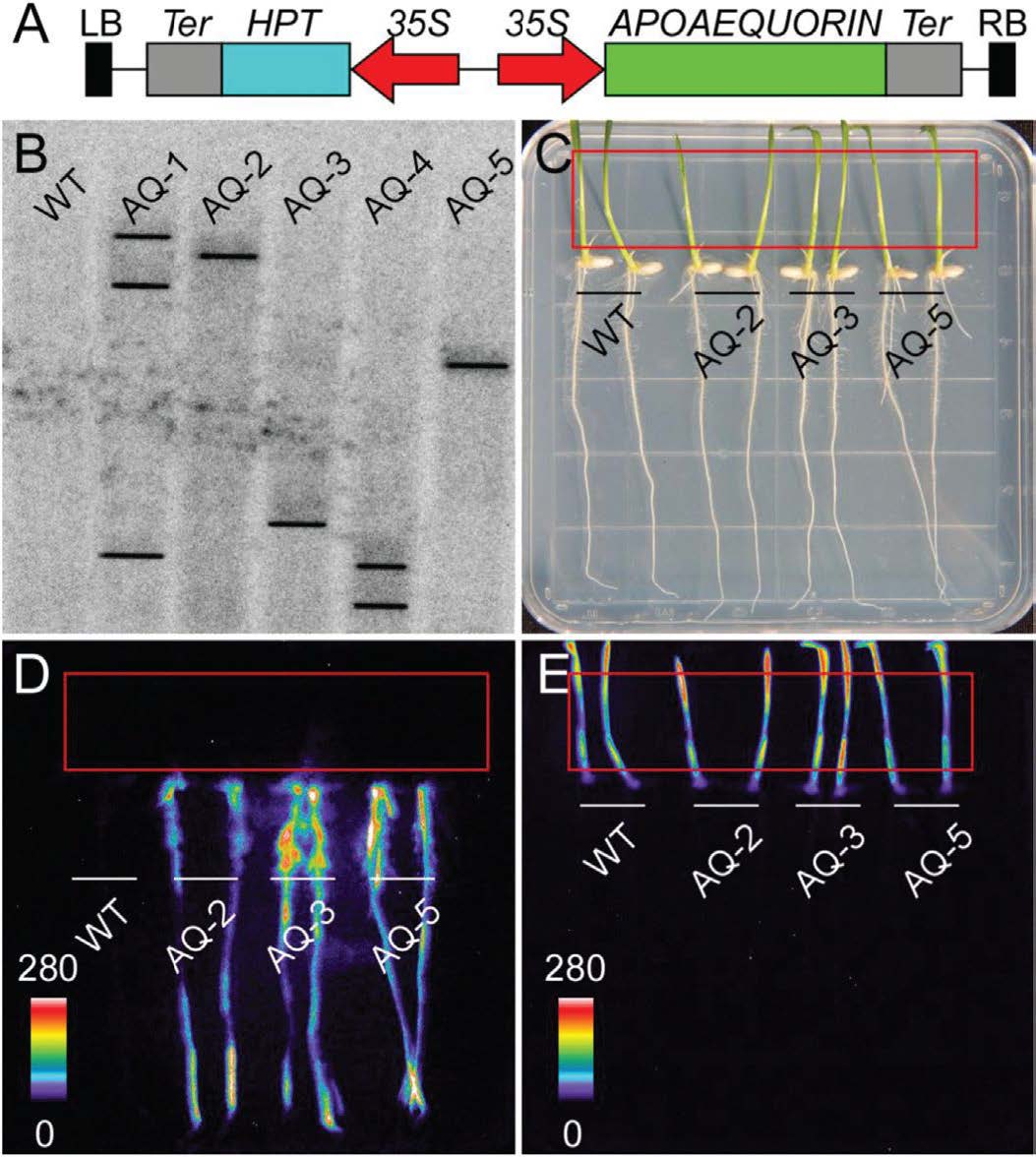

在活體狀態下完成對植物突變體水母熒光信號的采集與成像，用于有效觀測植物體內與鈣離子濃度的變化相關基因功能和信號傳導研究。
>> 暗箱附件配有冷LED燈白光、紅光、藍光、近紅外光源
CCD接口法蘭
多色光源的開啟關閉、光強度、時長控制
觸摸屏中増?jiān)O(shè)有色光控制界面
成像軟件中補充有色光源控制部分
>> 暗箱觸摸屏同時具備參數顯示和設定功能：
LED燈開關、光強控制
載物臺高度顯示和移動控制
載物臺加熱功能，37℃溫度孵育控制
LED觸摸屏幕顯示并可調節溫度和操作臺的高度
>> 植物成像圖像處理和分析軟件
設定相機、鏡頭的拍攝條件，如曝光時間、ROI.數字化速度和溫度等，控制成像
顯示控制如變焦和自動縮放
記錄相機狀態，供以后查詢
控制暗箱載物臺、LED燈等其它硬件
扣除背景光功能
精細的時間分辨率，實時成像
發光信號濃度測定
常規圖像軟件的測量和分析功能
支持多種文件格式如TIF, ASCII, SPE
可使用插件來擴展軟件功能，增加后期處理能力
系統特點：
>> 2048x2048分辨率
>> 風冷/水冷 -90℃
>> 15μm 像素(靈敏度提升 23%)
>> 最快讀出速度 16MHz(3.2fps)
>> 讀出噪聲低，成像質量高
>> 全金屬、密封設計；終身保證真空，操作時無需維護

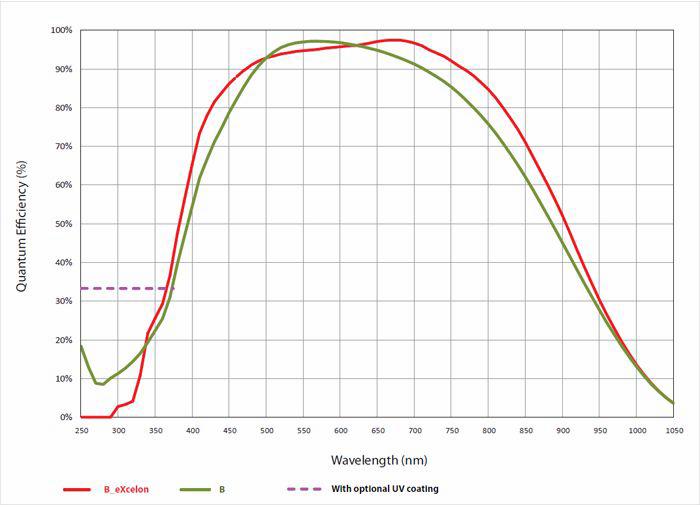

Sophia 2048B CCD 量子效率曲線
系統參數：
|
部件名稱
|
指標
|
參數
|
|
低溫CCD成像
探測器
|
CCD芯片尺寸
|
30.7mm × 30.7mm
|
|
圖像像素值
|
2048 ×2048
|
|
像素大小
|
15.0μm × 15.0μm
|
|
光電轉化效率
|
在 475-760nm 時，量子效率≥90%；
波長范圍在 350-950nm 時,量子效率≥40%，峰值 97%
|
|
冷卻方式
|
電子制冷
|
|
CCD 工作溫度
|
-90℃
|
|
工作溫度均一性
|
±0.05℃
|
|
暗電流
|
0.00025 e-/p/s @ -90℃
|
|
系統的讀數噪聲
|
4.5 e- rms @ 100 kHz
|
|
成像視野范圍
|
8cm×8cm ～ 30cm×30cm
|
|
鏡頭
|
規格
|
光學透鏡，F(xiàn)1.4/50mm/F0.95/25mm
|
|
暗箱
|
尺寸
|
450mm（W）x554mm（D）x785mm（H）
|
|
CCD 接入方式
|
可以頂置也可以側置，滿足頂部成像、側面成像雙模式
|
|
暗箱附件
|
LED燈白光、紅光、藍光、近紅外光源和CCD接口法蘭
|
|
溫控平臺
|
操作平臺
|
電動控制，螺距是為5mm
|
|
工作臺尺寸
|
310mm×360mm
|
|
溫度孵育控制
|
37℃溫度孵育控制，溫控范圍在20-40℃，以適應熒光素酶的最合適反應溫度
|
|
控制軟件
|
LightField 軟件
|
控制全套成像硬件；設定拍攝條件、實時成像；軟件除噪，扣除背
景光；測定發光信號強度；圖像測量和分析功能；輸出 TIF 數據等。
|
|
PC 電腦
|
主機
|
戴爾臺式計算機 Precision T3660
|
|
顯示屏
|
27 英寸液晶顯示屏
|
系統應用舉例：

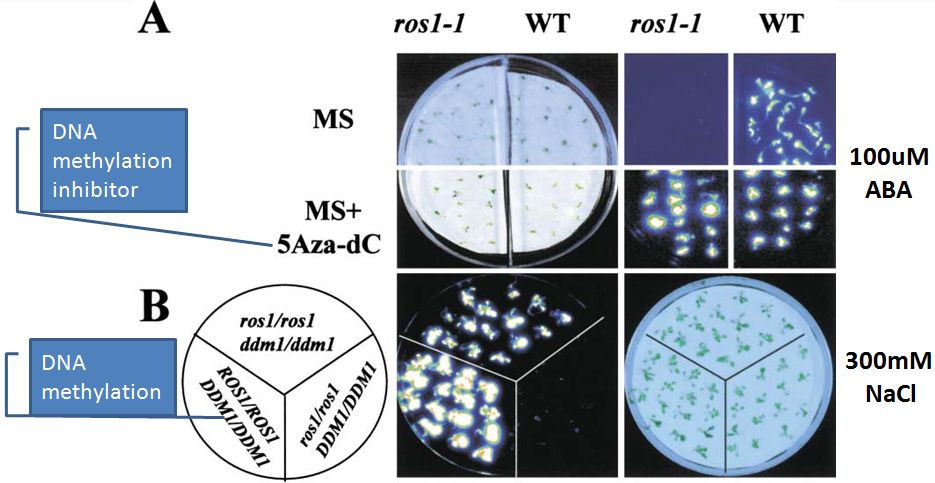

>> Luc 標記生物發光成像；
>> Ca2+信號發光成像
